Что входит: заливной шланг, сетка-фильтр, впускной клапан (одинарный, двойной или тройной), лоток для моющих средств, патрубки.

Как работает:

1. Модуль управления подаёт напряжение на впускной клапан.
2. Катушка клапана создаёт магнитное поле, клапан открывается.
3. Вода под давлением водопровода поступает через сетку-фильтр, шланг и клапан в лоток.
4. В лотке поток смывает порошок или кондиционер и по патрубкам уходит в бак.
5. Прессостат отслеживает уровень воды в баке и сообщает модулю.
6. Когда нужный уровень достигнут, модуль закрывает клапан.

Связанные узлы: прессостат, модуль управления, лоток, патрубки.

Частые неисправности: засор сетки-фильтра, обрыв катушки клапана, засор трубки прессостата, залипание клапана (перелив).

Что входит: ТЭН стирки (нагревательный элемент), термодатчик NTC, реле нагрева на модуле управления.

Как работает:

1. Модуль открывает реле нагрева, на ТЭН подаётся напряжение.
2. ТЭН нагревает воду в баке.
3. NTC постоянно измеряет температуру воды и передаёт данные на модуль.
4. Когда температура достигает заданной, модуль закрывает реле и ТЭН отключается.
5. В процессе стирки модуль периодически включает ТЭН, чтобы поддерживать температуру.

Связанные узлы: модуль управления, реле нагрева, NTC.

Частые неисправности: перегорание ТЭНа, накипь на нагревателе, обрыв или КЗ NTC, залипание реле нагрева (перегрев).

Опасность: работа ТЭНа без воды приводит к быстрому выходу его из строя и повреждению бака. Поэтому прессостат обязательно проверяется перед включением нагрева.

Что входит: сливной насос (помпа), сливной фильтр, сливной шланг, обратный клапан (в некоторых моделях), канализационный ввод.

Как работает:

1. По команде модуля включается сливной насос.
2. Крыльчатка помпы забирает воду из бака и выталкивает её в сливной шланг.
3. Крупный мусор (монеты, пуговицы, ворс) задерживается сливным фильтром перед помпой.
4. Вода уходит в канализацию. Высота петли сливного шланга (40–60 см) не даёт воде уходить самотёком при наборе.

Связанные узлы: модуль управления, прессостат (по его сигналу включается слив).

Частые неисправности: засорение фильтра или шланга, износ крыльчатки помпы, заклинивание подшипника помпы, износ обмотки двигателя помпы.

Что входит: двигатель, ремень привода (для ременных моделей), шкив, таходатчик, щётки (для коллекторных двигателей).

Существует два основных типа привода:

• Ременной — двигатель установлен под баком, соединяется с ним ремнём. Встречается у большинства бюджетных и средних моделей. Плюс — двигатель съёмный, ремонт проще. Минус — износ ремня и щёток.
• Прямой (Direct Drive, Direct Motion, Inverter) — двигатель установлен прямо на оси бака, без ремня. Встречается у LG, Samsung, Bosch, Siemens, Miele, Haier. Плюс — меньше вибрации, тише, нет ремня. Минус — дороже ремонт при неисправности двигателя или инвертора.

Как работает:

1. Модуль подаёт напряжение на двигатель.
2. Двигатель вращает шкив или барабан напрямую.
3. Таходатчик отслеживает скорость вращения и передаёт данные модулю.
4. Модуль регулирует частоту вращения: медленно при стирке, быстро при отжиме.
5. При дисбалансе белья модуль снижает обороты и распределяет бельё.

Связанные узлы: модуль управления, таходатчик, амортизаторы.

Частые неисправности: износ щёток, обрыв таходатчика, износ или обрыв ремня, неисправность инвертора (у прямого привода).

Что входит: модуль управления (главная плата), панель с кнопками и дисплеем, шлейфы, датчики, реле, симисторы.

Как работает:

1. Пользователь выбирает программу на панели.
2. Сигнал от кнопок идёт на модуль управления.
3. Модуль запускает прошитую программу и последовательно подаёт команды на исполнительные механизмы: клапан, ТЭН, двигатель, помпу.
4. В процессе работы модуль получает сигналы от датчиков (уровень воды, температура, скорость двигателя) и корректирует работу.
5. При отклонениях от нормы модуль останавливает цикл и выдаёт код ошибки на дисплей или через мигание индикаторов.

Связанные узлы: все системы машины.

Частые неисправности: сбой EEPROM, пробой симистора или реле, обрыв дорожек платы из-за протечки или скачка напряжения, повреждение шлейфов.

Что входит: поддон под баком, датчик в поддоне (поплавковый или электронный), специальный заливной шланг с электромагнитным клапаном (у AquaStop / Waterproof System / Aqua Control).

Как работает:

1. Датчик в поддоне постоянно отслеживает наличие воды.
2. При появлении воды в поддоне (из-за протечки патрубка, манжеты или шланга) срабатывает защита.
3. Модуль перекрывает впускной клапан и включает сливной насос.
4. На дисплей выводится код ошибки (F04/F24/F25 у Bosch/Siemens/Whirlpool, EF0–EF5 у Electrolux, E24 у Beko/Gorenje/Haier, F04 у Miele).

Связанные узлы: впускной клапан, сливной насос, поддон.

Частые неисправности: ложное срабатывание из-за залипания датчика, реальная протечка патрубка или манжеты, повреждение AquaStop-шланга.

Важно: у бюджетных моделей защита от протечек часто отсутствует или частичная (только AquaStop-шланг, без датчика в поддоне).

После выбора программы и нажатия «Старт» модуль:

• Проверяет, что дверца закрыта (сигнал от УБЛ).
• Блокирует дверцу (подаёт напряжение на УБЛ).
• Проверяет начальные параметры: уровень воды, температуру, положение барабана.

Если дверца не блокируется — модуль останавливает цикл с ошибкой.

Модуль открывает впускной клапан. Вода проходит через сетку-фильтр, лоток для моющих средств (смывая порошок) и патрубки, попадает в бак. Прессостат отслеживает уровень. Когда вода достигает нужной отметки, клапан закрывается.

Если вода не поступает в течение 15 минут — ошибка «нет набора воды».

→ Подробно: стиральная машина не набирает воду

Модуль включает реле нагрева, ТЭН греет воду. NTC измеряет температуру. Как только достигнута заданная (обычно 30–90 °C), ТЭН отключается. В процессе стирки температура поддерживается.

У большинства программ есть опция «стирка без нагрева» (холодная стирка) — в этом случае ТЭН не включается.

Двигатель вращает барабан в обе стороны с паузами, чтобы бельё перекатывалось и не сбивалось в комок. Скорость невысокая (обычно 40–60 об/мин).

Модуль контролирует нагрузку на двигатель через таходатчик. Если бельё распределилось неравномерно — программа корректирует вращение.

Модуль включает сливной насос. Вода уходит через фильтр и сливной шланг в канализацию. Прессостат сигнализирует о снижении уровня. Когда вода слита — помпа отключается.

Если вода не уходит за отведённое время — ошибка «нет слива».

→ Подробно: стиральная машина не сливает воду

После слива модуль проверяет балансировку белья. Если бельё распределилось равномерно — запускает отжим:

• Короткий разгон для распределения белья (распушивание).
• Проверка вибрации и дисбаланса по сигналам таходатчика и датчика вибрации (если есть).
• Постепенный разгон до максимальных оборотов (обычно 800–1600 об/мин в зависимости от модели).
• Торможение и остановка.

При дисбалансе модуль сбрасывает обороты, распределяет бельё и пробует снова. При неисправности амортизаторов или подшипников начинается сильная вибрация и шум.

Цикл набора воды и слива может повторяться 1–3 раза для полоскания белья от остатков моющего средства. В некоторых программах добавляется дополнительное полоскание по выбору пользователя.

Машина выполняет финальный отжим, сливает остатки воды. По завершении программы:

• Модуль разблокирует дверцу (с задержкой 1–3 минуты для моделей с термо-УБЛ).
• На дисплее или индикаторах — сигнал окончания цикла.
• Если включена функция «Защита от сминания» или «Лёгкая глажка», барабан периодически прокручивается после окончания программы.

В машинах с сушкой после финального полоскания:

• Включается ТЭН сушки (или компрессор теплового насоса).
• Вентилятор прогоняет воздух через барабан.
• Влажный воздух попадает в конденсатор, где влага отделяется и сливается.
• Датчик влажности определяет остаточную влагу белья.
• По достижении заданной сухости цикл завершается.

Подробнее — в разделе «Коды ошибок сушки».

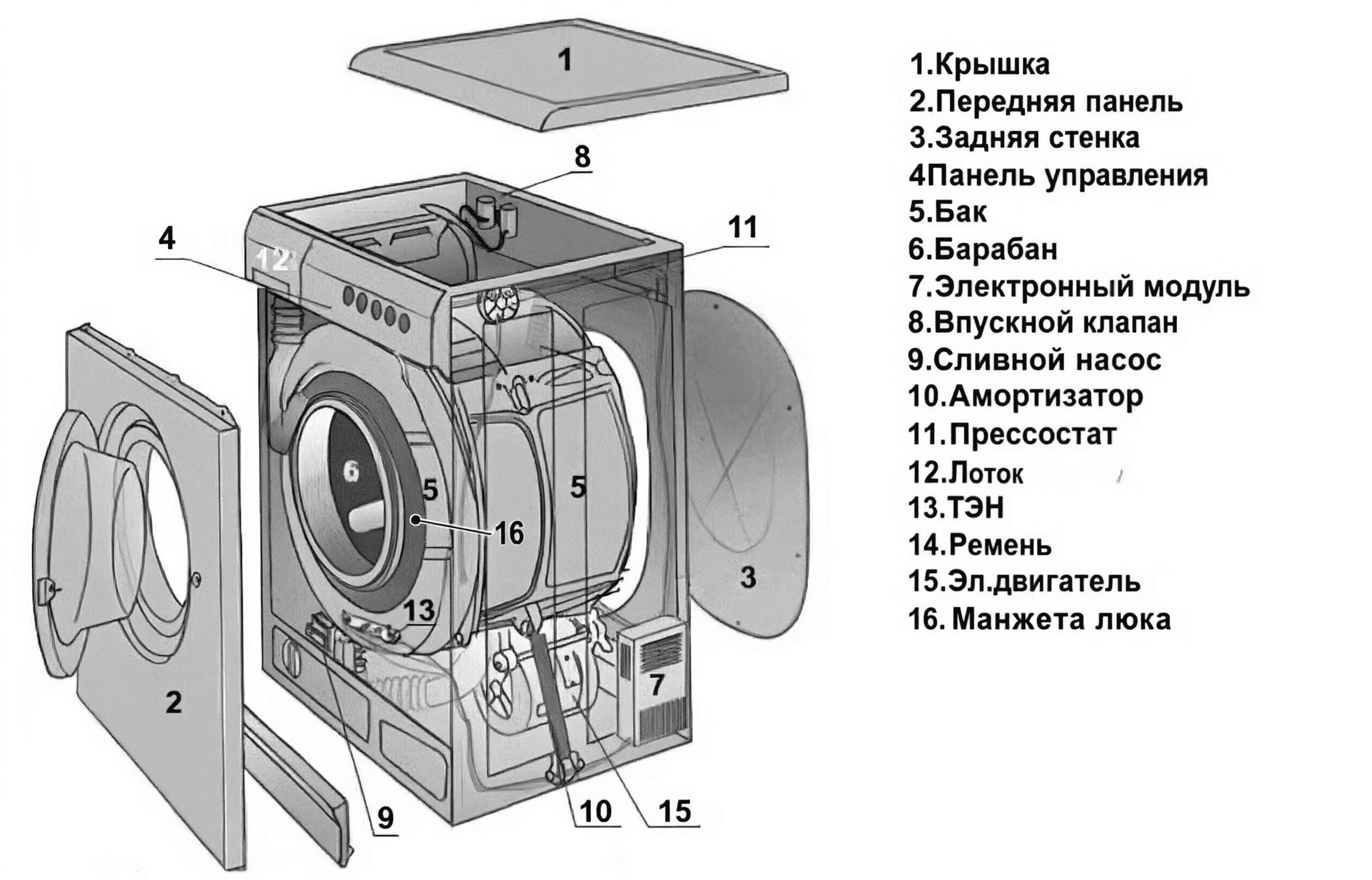

Особенности:

• Барабан расположен горизонтально, загрузка через люк спереди.
• УБЛ (устройство блокировки люка) с термо- или электромеханическим элементом — на передней стенке.
• Манжета люка — мягкий уплотнитель между баком и корпусом, крепится двумя хомутами.
• Противовес — тяжёлый бетонный блок над баком для гашения вибрации.
• Доступ к ТЭНу, двигателю, амортизаторам — обычно сзади или через дно.
• Лоток для моющих средств — на передней панели сверху.

Плюсы: экономия воды, бережная стирка, возможность встраивания.

Минусы: больше вибрации, требуется больше места.

Особенности:

• Барабан расположен вертикально, загрузка через крышку сверху.
• Блокировка крышки — простая электромеханическая (без термоэлемента).
• Меньше вибрации, устойчивее к дисбалансу белья.
• Два полубака с двух сторон, ТЭН часто встроен в стенку бака.
• Активатор (лопасти на дне барабана) перемешивает бельё вместо перекатывания.
• Лоток для моющих средств — на верхней панели.

Плюсы: компактность, удобство загрузки, меньше вибрации.

Минусы: выше расход воды, барабан меньше по объёму, бельё стирается менее бережно.
